软件架构设计（十）产品线及系统演化

软件企业追求长远的发展，通常采用产品线模型及系统演化策略，它实质上是用架构技 术构建产品线，并在此基础上借助复用技术持续演化，不断地推出新产品，满足市场追求产 品升级换代的需求。

一、复用与产品线

软件产品线是指一组软件密集型系统，它们共享一个公共的、可管理的特性集，满足某 个特定市场或任务的具体需要，是以规定的方式用公共的核心资产集成开发出来的。即围绕 核心资产库进行管理、复用、集成新的系统。

核心资产库包括软件架构及其可剪裁的元素， 更广泛地，它还包括设计方案及其文档、用户手册、项目管理的历史记录(如预算和进度)、 软件测试计划和测试用例。

可复用的资 产非常广，包括以下几点。

需求
架构设计
元素:元素复用不只是简单的代码复用，它旨在捕获并复用设计中的可取之处，避免(不要 重复)设计失败的地方。
建模与分析
测试：如测试用例、测试数据、测试工具，甚至 测试计划、过程、沟通渠道都可以得到复用。
项目规划：利用经验对项目的成本、预算、进度及开发小组的安排等进行预测，即不必每次 都建立工作分解结构。
过程、方法和工具
人员
样本系统:将已部署(投产)的产品作为高质量的演示原型和工程设计原型。
缺陷消除:产品线开发中积累的缺陷消除活动，可使新系统受益

二、基于产品线的架构

软件产品线架构是针对一系列产品而设计的通用架构，并在此基础上，进一步将系列产 品共用的模块事先实现，供直接重用;将架构用框架的形式予以实现，供定制使用。这就是 通常所说的“平台”。

产品线架构较之单个产品架构，有如下三点特别之处:
(1)产品线架构必须考虑一系列明确许可的变化;
(2)产品线架构一定要文档化;
(3)产品线架构必须提供“产品创建者指南”(开发指南)，描述架构的实例化过程。

产品线的软件架构应将不变的方面提出来，同时， 识别允许的变化，并提供实现它们的机制。通常应考虑三个方面。
(1)确定变化点
(2)支持变化点
(3)对产品线架构的适宜性进行评估。

三、产品线的开发模型

开发(确定)产品线的方法有两种模型:
(1)“前瞻性”产品线:利用在应用领域的经验、对市场和技术发展趋势的了解及商业 判断力等进行产品线设计，它反映了企业的战略决策。通常是自上而下地采用产品线方法。
(2)“反应性”模型:企业根据以前的产品构建产品家族，并随着新产品的开发，扩展
架构和设计方案，它的核心资产库是根据“已经证明”为共有、而非“预先计划”为共有的 元素构建的。通常是自下而上地采用产品线方法。

四、特定领域软件架构

架构的本质在于其抽象性。它包括两个方面的抽象:业务抽象和技术抽象。其中业务抽 象面向特定的应用领域。

特定领域软件架构(Domain Specific Software Architecture，DSSA)可以看做开发产品线 的一个方法(或理论)，它的目标就是支持在一个特定领域中有多个应用的生成。

DSSA 的 必备特征有:
(1)一个严格定义的问题域或解决域;
(2)具有普遍性，使其可以用于领域中某个特定应用的开发;
(3)对整个领域的合适程度的抽象;
(4)具备该领域固定的、典型的在开发过程中的可复用元素。

从功能覆盖的范围角度理解 DSSA 中领域的含义有两种方法:
(1)垂直域。定义了一个特定的系统族，导出在该领域中可作为系统的可行解决方案的一个通用软件架构。
(2)水平域。定义了在多个系统和多个系统族中功能区域的共有部分，在子系统级上涵盖多个系统(族)的特定部分功能。

DSSA 的活动阶段如下。
(1)领域分析:主要目标是获得领域模型。即通过分析领域中系统的需求(领域需求)，确定哪些需求是被领域中的系统广泛共享的，从而建立领域模型。
(2)领域设计:这个阶段的目标是获得 DSSA，它是一个能够适应领域多个系统的需求的一个高层次的设计。由于领域模型中的领域需求具有一定的变化性，DSSA 也要相应地 具有变化性，它可以通过表示多选一的、可选的解决方案等来做到这一点。
(3)领域实现:主要目标是依据领域模型和 DSSA 开发与组织可复用信息。这些复用 信息可以是从现有系统中提取得到的，也可能通过新的开发得到。这个阶段可以看作复用基 础设施的实现阶段。

领域模型的主要作用如下:
(1)领域模型为需求定义了领域知识和领域词汇，这较之单一的项目需求更有较好的 大局观;
(2)软件界面的设计往往和领域模型关系密切;
(3)领域模型的合理性将严重影响软件系统的可扩展性;
(4)在分层架构的指导下，领域模型精化后即成为业务层的骨架;
(5)领域模型也是其数据模型的基础;
(6)领域模型是团队交流的基础，因为它规定了重要的领域词汇表，并且这些词汇的定义是严格的、大家共同认可的。

五、架构及系统演化

架构虽然为系统的变化提供了一定的自由度，但是系统的较大变化必然导致架构的改变。 架构(系统)演化是指向既定的方向、可控地改变。架构(系统)演化可以形成产品线，反 过来，架构(系统)可以在规划的产品线中进行演化。

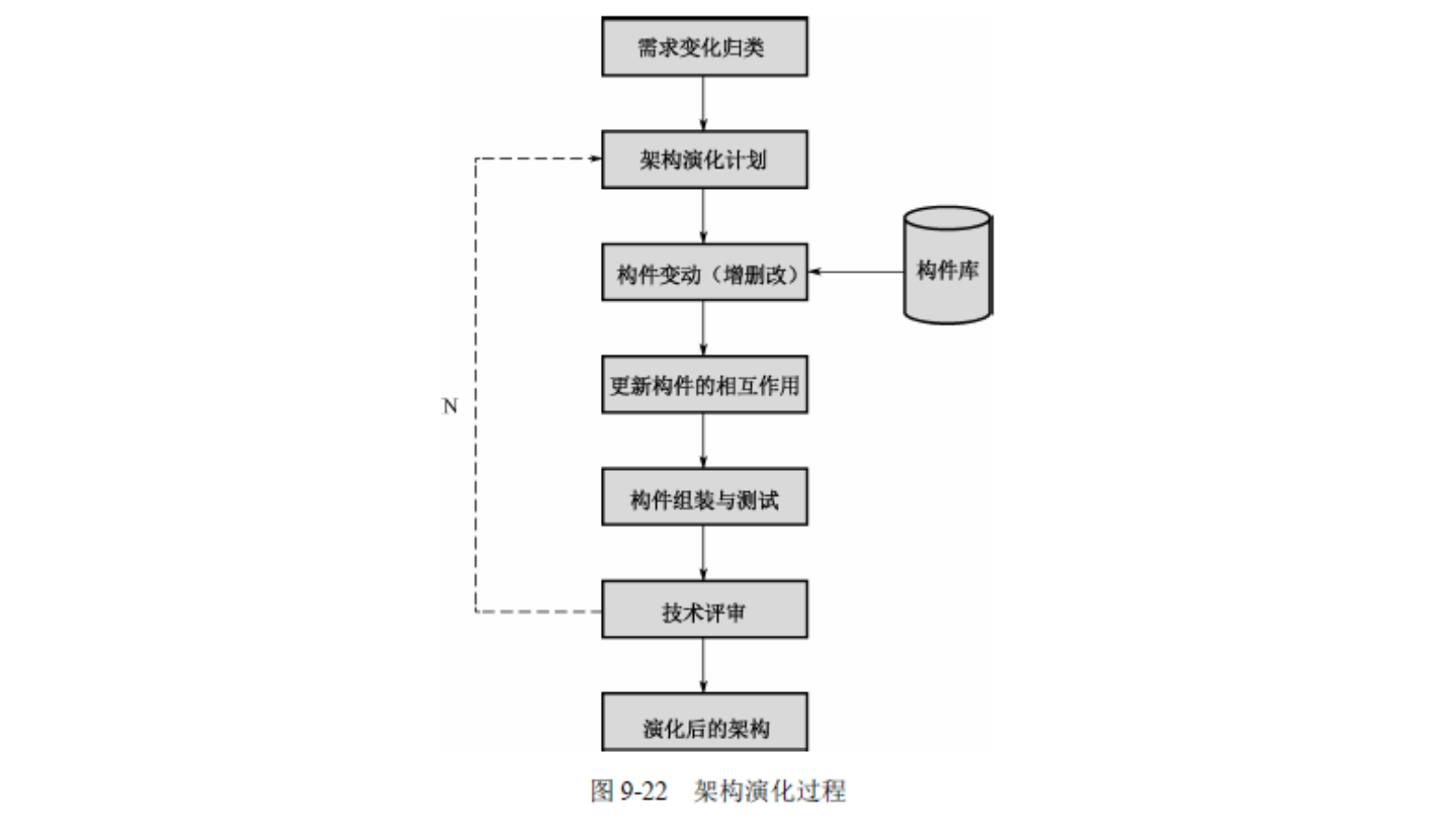

架构(系统)演化过程包含 7 个步骤：
(1)需求变动归类。首先，必须对用户需求的变化进行归类，使变化的需求与已有构 件对应。对找不到对应构件的变动，也要做好标记，在后续工作中，将创建新的构件，以对 应这部分变化的需求。
(2)制订架构演化计划。在改变原有结构之前，开发组织必须制订一个周密的架构演 化计划，作为后续演化开发工作的指南。
(3)修改、增加或删除构件。在演化计划的基础上，开发人员可根据在第(1)步得到 的需求变动的归类情况，决定是否修改或删除存在的构件、增加新构件。最后，对修改和增 加的构件进行功能性测试。
(4)更新构件的相互作用。随着构件的增加、删除和修改，构件之间的控制流必须得 到更新。
(5)构件组装与测试。通过组装支持工具把这些构件的实现体组装起来，完成整个软 件系统的连接与合成，形成新的架构。然后，对组装后的系统整体功能和性能进行测试。
(6)技术评审。对以上步骤进行确认，进行技术评审。评审组装后的架构是否反映需 求变动，符合用户需求。如果不符合，则需要在第(2)到第(6)步之间进行迭代。
(7)产生演化后的架构。在原来系统上所作的所有修改必须集成到原来的架构中，完 成一次演化过程。
